Опис Автомата введення резерву TOMZN TOQ3-63 220В

Автомат введення резерву TOMZN TOQ3-63 TQG-2P-63 220В використовується в енергетиці для автоматичного або ручного включення резервних джерел живлення.

Прилад фазний, має робоча напруга 220 В змінного струму і може комутувати струм значенням до 63 А.

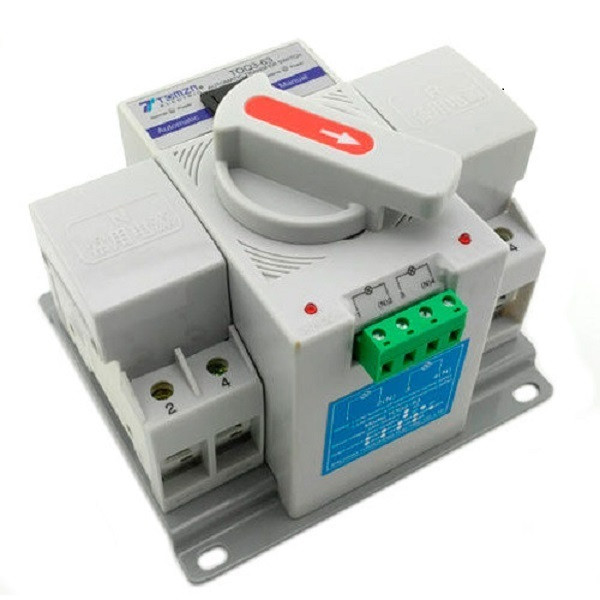

Він має внутрішню світлову індикацію режиму роботи. Коли задіяна основна лінія живлення, тоді горить на її стороні червоний світлодіод. Якщо задіяна резервна лінія живлення, то червоний світлодіод горить з боку резервної лінії.
Коли внутрішню індикацію не видно – є можливість підключити зовнішню індикацію. Для підключення зовнішньої світлової індикації режиму роботи автомата використовується зелена клемна колодка. Клеми, 1 і 2, використовуються для підключення світлової індикації роботи основної лінії живлення. Клеми, 3 і 4, використовуються для підключення світлової індикації роботи резервної лінії живлення.
Також є внутрішня світлова індикація наявності основної і резервної лінії живлення. Якщо горить червоний світлодіод, позначений Normal Power – є напруга основної лінії живлення, якщо горить червоний світлодіод, позначений Power Reserve – є напруга резервної лінії живлення.
Між світлодіодами Normal Power і Power Reserve є кнопка для перемикання між автоматичним (положення Auto) і ручним (положення Manual) режимом роботи автомата.

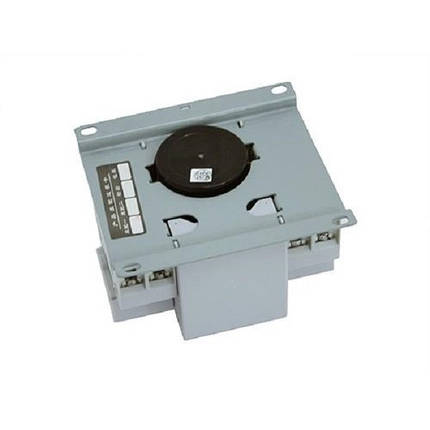

Пристрій має лапи з отворами для закріплення на плоскій поверхні. Відстань між центрами отворів по довжині становить 125 мм, по ширині – 125 мм. Діаметр отворів - 6 мм

Принцип роботи:
В автоматичному режимі роботи при відключенні основної лінії живлення автомат, за допомогою вбудованого моторчика, перемикає ручку на резервну лінію живлення. При появі достатньої напруги на основній лінії живлення прилад, за допомогою вбудованого моторчика, перемикає ручку на основну лінію живлення.
У ручному режимі роботи при відключенні основної лінії живлення – гасне світлодіод, позначений Normal Power. Після цього потрібно вручну переключити ручку на резервну лінію живлення. Коли на основній лінії живлення з'явиться напруга – буде горіти світлодіод, позначений Normal Power. Це сигнал про те, що ручку можна переключити на основну лінію.
Час перемикання в автоматичному режимі з основної лінії живлення на резервну або навпаки становить до 4 секунд.
Для нормальної роботи автомата потрібно використовувати провідники з площею перерізу не менше 0,3 квадратних міліметра.

Характеристики:

• Виробник: TOMZN;
• Модель: TOQ3-63 (TQG-2P-63);
• Номінальний струм: 63 А;
• Тип: перемикачі;
• Кількість полюсів: 2;
• Кількість фаз: 1;
• Робоча напруга: 220 В змінного струму;
• Максимальний комутований струм: до 63 А;
• Час перемикання: до 4 секунд;
• Робоча температура: 5 - 40°С;
• Габарити: 146 x 119 x 137 мм;
• Вага: 1240 р.

Комплектація:

• Автомат введення резерву.
