Опис ЧПУ верстата фрезерного CNC 3018 Pro CNC3018 GRBL DIY, патрон ER11, цанга

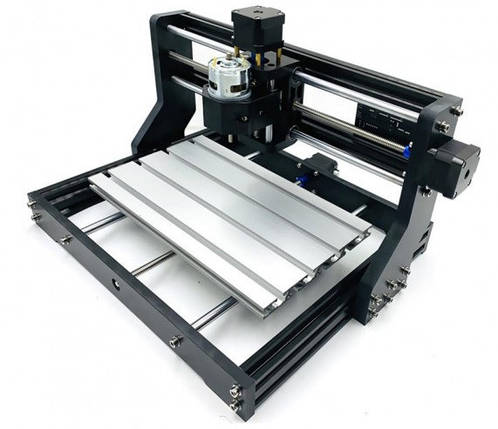

Фрезерно-гравірувальний верстат CNC 3018 Pro CNC3018 GRBL DIY - це оновлена модифікація добре відомого СNС 3018.

Плата управління з підтримкою оффлайн модуля дозволяє працювати з верстатом без підключення до комп'ютера. Файл даних записується на SD карту пам'яті. Всі необхідні функції відображаються на LCD 1,8" дисплеї. Кнопки управління дозволяють зробити точно позиціонування шпинделя. В модуль інтегровані 3 драйвера A4988 (взаємозамінні з 8825) для прямого керування кроковими двигунами. Модуль не входить в комплект поставки.

Конструкція станини поєднує в собі відразу кілька матеріалів: алюміній, бакеліт і пластик. Вертикальні бічні стійки найнавантаженіші і схильні до бічних зміщень частини. У даній модифікації стійки істотно посилені. При обробці матеріалів твердих порід витримують більш високі осьові навантаження в площині ХУ. До додаткових переваг бакеліту можна віднести: низький коефіцієнт температурного розширення, антистатичний, не проводить електрику.

Всі основні елементи станини вже мають посадочні отвори. Деталі корпусу виконані з максимальною точністю на верстаті ЧПУ. Таким чином, повністю виключаються можливі перекоси направляючих при ручній збірці. Чим точніше збірка, тим вище якість одержуваного виробу.

Інструмент призначений для різання і гравіювання різних матеріалів: пластика, деревини, не твердого металу (алюміній, золото, свинець, срібло, олово), акрил, пвх, і іншого. Конструкція гравера дозволяє встановлювати зовнішній лазерний модуль потужністю від 500 до 15000 мВт (не входить в комплект).

Підключення до комп'ютера здійснюється через USB інтерфейс, управління GRBL.

Гравер поставляється у вигляді комплекту для самостійної збірки.

Характеристики:

• Варіанти застосування: Виготовлення сувенірів і нагород, табличок і шильдиків, кліше і печаток, друкованих плат, ювелірне виробництво, швидке прототипування (виготовлення моделей і майстер моделей), рекламне виробництво;
• Прошивка/ робоче програмне забезпечення: GRBL (на флешці в комплекті);
• Драйвери крокових двигунів: А4988;
• Робоча зона верстата: 30 х 18 х 4.5 см;
• Шпиндель: модель 775, 24 10000 об/хв;
• Розмір верстата: 40 х 33 х 24 см;
• Вага: 8,5 кг.

Комплектація:

• Плата управління GRBL 3.0 з трьома драйверами крокових двигунів А4988;
• USB-кабель;
• Блок живлення 24 В 5 А;
• Каретка-тримач зі шпинделем;
• Патрон ER11;
• Цанга з внутрішнім діаметром 3 мм;
• 10 фрез-різців 0.1 мм по дереву;
• Затискачі для фіксації заготовки — 4 шт;
• Кроковий двигун NEMA17 - 3 шт;
• Стіл робочий алюмінієвий 30 х 18 x 1.5 см з гвинтовим кріпленням деталей;
• Алюмінієвий верстатний профіль 2020 (20 х 20 мм) 36 см - 5 шт;
• Алюмінієвий верстатний профіль 2020 33 см — 2 шт;
• Алюмінієвий верстатний профіль 2020 22 см — 2 шт;
• Направляючий вал 10 мм 40 см — 2 шт;
• Направляючий вал 10 мм 33.5 см — 2 шт;
• Ходовий трапецеїдальний вал 8 мм 32 см;
• Ходовий трапецеїдальний вал 8 мм 40 см;
• Зміцнюючі куточки;
• Куточки для профілю;
• Опори валів;
• Опори з підшипниками;
• Гайки для трапецеїдальних гвинтів;
• Т-образні гайки;
• Гвинти;
• Шайби;
• Кабелі для підключення двигунів.

*Колір і відтінок товару на фотографії може відрізнятися від реального. Комплектація товару може бути змінена виробником без повідомлення. Магазин не несе відповідальності за зміни, внесені виробником.
